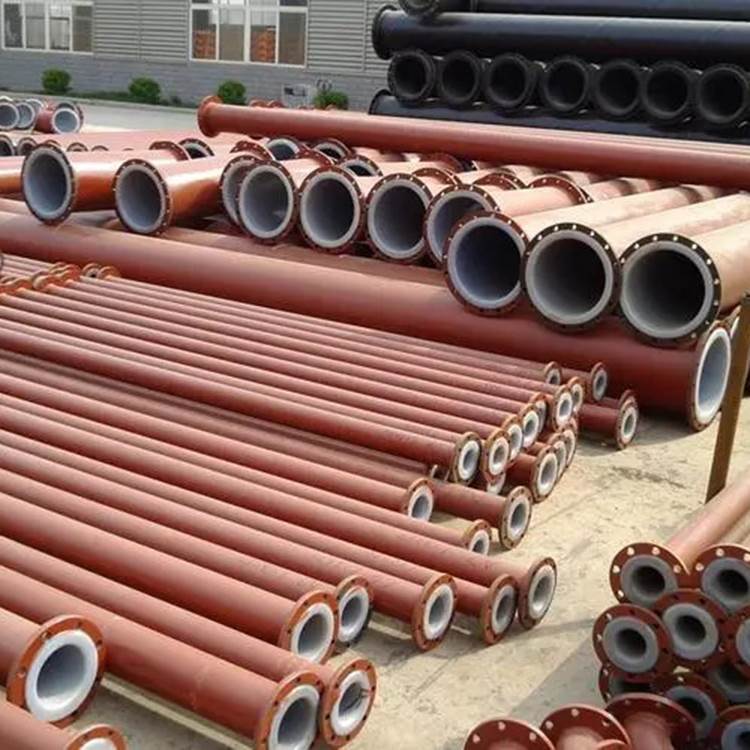

鋼襯PE管道由鋼管和PE襯塑層組成，其結合力的實現(xiàn)是確保管道的穩(wěn)定運行和安全可靠的關鍵。下面將詳細介紹鋼襯PE管道中鋼和PE襯塑層如何實現(xiàn)結合力。

在鋼襯PE管道中，鋼管是承擔管道內外壓力的主體，而PE襯塑層則起到防腐、抗腐蝕的作用。鋼和PE襯塑層之間的結合力直接影響著整個管道的使用壽命和安全性能。為了實現(xiàn)結合力，需要進行以下關鍵步驟：

第一，鋼管的表面處理。在將PE襯塑層與鋼管結合之前，首先需要對鋼管進行表面處理。一般采用噴丸除銹的方法，將鋼管表面的氧化物、油污和雜質去除干凈，以保證表面的清潔度和粗糙度，為后續(xù)的結合提供良好的條件。

第二，鋼管的預熱。在將PE襯塑層與鋼管結合之前，需要對鋼管進行預熱處理。預熱的目的是提高鋼管和PE襯塑層之間的結合性能，減少結合時的應力和應變，避免結合強度不夠或者發(fā)生結合缺陷。鋼管的預熱溫度一般為60℃～80℃，時間約為1小時。

第三，使用適合的結合材料。結合材料是實現(xiàn)鋼和PE襯塑層結合的關鍵因素之一。常用的結合材料有兩種：一種是熱熔膠粘劑，另一種是液態(tài)環(huán)氧樹脂。熱熔膠粘劑具有良好的粘接性和密封性，可以確保鋼管和PE襯塑層之間的結合緊密；而液態(tài)環(huán)氧樹脂則具有優(yōu)異的耐腐蝕性和耐溫性，在惡劣環(huán)境下能夠保持結合的牢固性。

第四，結合過程的控制。在鋼和PE襯塑層結合的過程中，需要控制好結合的溫度、時間和壓力。結合溫度一般為180℃～220℃，時間一般為15分鐘～30分鐘，壓力一般為0.5MPa～1.0MPa。通過合理控制這些參數(shù)，可以確保鋼和PE襯塑層之間的結合力達到預期效果。

鋼襯PE管道的鋼和PE襯塑層的結合力是保證管道穩(wěn)定運行和安全可靠的重要因素。通過合理的表面處理、預熱處理、選擇適合的結合材料以及控制結合過程的溫度、時間和壓力，可以實現(xiàn)鋼和PE襯塑層的有效結合，確保管道的使用壽命和安全性能。這對于工業(yè)、城市供水、石油化工等領域的管道工程具有重要的意義。
